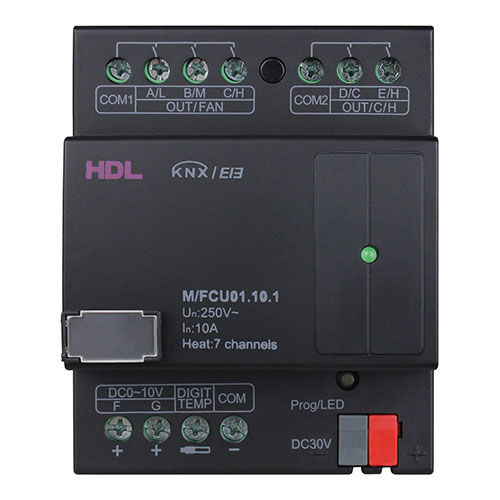

Módulo de control de iluminación M/FCU01.10.1

de temperaturapara climatizaciónen riel DIN

El módulo KNX HVAC pertenece a la serie HDL KNX/EIB y permite controlar la calefacción, la refrigeración y la velocidad alta/media/baja del ventilador. se pueden configurar 7 canales independientes de control de calefacción por suelo radiante. Junto con el sensor digital de temperatura, el actuador consigue un control preciso de la temperatura. Además, se pueden configurar 5 canales de salida de interruptor y 2 canales de salida DC0-10V para luces de escalera y otros requisitos. ■ 7 canales independientes de control de calefacción por suelo radiante ■ Compatible con hasta 7 sensores digitales de temperatura ■ 5 canales de salida de relé ■ 2 canales de salida DC0-10V (10mA/CH) ■ Velocidades del ventilador: Alta, Media, Baja ■ Modos de trabajo: Calefacción, Refrigeración ■ Modos de funcionamiento: Confortable, Standby, Noche, Protección ■ Funciones principales: Velocidad del ventilador, Informe de estado de válvulas, Muestreo de temperatura local de 7 canales, Informe de temperatura local, Estadísticas de tiempo de funcionamiento, Respuesta de estado de canales, Recuperación de estado de encendido, Guardado de estado de apagado, Escalera luces, Retardo de encendido y apagado, Retardo de protección, Salida de control PWM ■ Control activo y control pasivo: Más flexible para trabajar conjuntamente con paneles de diferentes fabricantes. Cuando está en modo de control activo, este módulo puede trabajar en conjunto con paneles sin algoritmo PI, por ejemplo M/DLP04.1. Cuando está en modo de control pasivo, este módulo puede trabajar en conjunción con paneles con algoritmo, por ejemplo Siemens 5WG1. ■ Admite actualización en línea Tensión de trabajo：21~30V CC Corriente de trabajo：20mA/30V DC Tensión de entrada：120V/240V AC(50/60Hz) Comunicación：KNX Rango de detección de temperatura：-30℃~+100℃ Sensor de temperatura：Sensor de temperatura digital de 2,5 m (TS/C 1.0) Comunicación ：KNX Terminal de salida ：Línea de entrada, línea de salida cable para cada canal 2,5-4mm2
