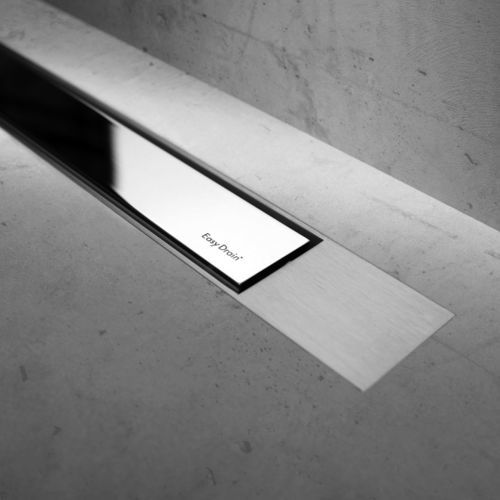

La serie Easy Drain Modulo Design le ofrece toda la libertad en el diseño de su cuarto de baño. Las rejillas de Modulo Design Z-2 disponen de un acabado con un sutil marco ampliado en los laterales cortos. Gracias a la técnica innovadora TAF y WPS disfrutará de seguridad y comodidad.
CAPACIDAD DE DRENAJE
según la norma EN 1253
SIFÓN
Sifón limpiable
SUMINISTRADO COMO
Set completo
TILE ADJUSTABLE FRAME
marco regulable en altura 7 - 18 mm
WATER PROTECTION SYSTEM
Garantía de 10 años
DIMENSIONES
800 - 1200 mm
ShowerDrainModel
Canaletas de ducha
Aplicación
Obra nueva, Renovación
Certificación
cUPC, DIN 18534, ETAG-022
Tipo del suelo
Hojas de LEWIS, Hormigón de cemento / Arena, Suelo de madera
Acabado de piso
Azulejos muy finos, Baldosa / Cerámica / Mosaico, Mosaico de vidrio
Capacidad máxima de drenaje entrada (l/min)
25, 28, 33, 34
Min profundidad instalación (mm) (cuerpo de canaleta)
63, 70, 83, 87
Min profundidad instalación (mm) (incl. rejilla)
70, 77, 90, 94
Dimensiones (mm)
800 mm, 900 mm, 1000 mm, 1200 mm
Salida
Salida fija, Salida giratoria
Cierre hidráulico (mm)
28, 30, 50
Cuerpo de canaleta
M1-30 | Salida fija | Cierre hidráulico 30 mm, M1-50 | Salida fija | Cierre hidráulico 50 mm, M2-35 | Salida giratoria | Cierre hidráulico 28 mm, M2-50 | Salida giratoria | Cierre hidráulico 50 mm
Opción de instalación
Pared, Suelo
Salida
Salida lateral, Salida lateral (salida vertical opcional)
ProductLocationInShower
Entre dos paredes, Libre en el suelo, Montaje en tres lados, Montaje unilateral
Capacidad máxima de drenaje posterior (l/min)
32, 33, 41, 42
MaxDrainageCapShowerDrain
32, 33, 41, 42
Tela impermeable colocada en fábrica (WPS)
Sí
