El Binario 3F es un sistema de 3-fase mixta con dos conductores adicionales para la gestión de cualquier señal (por ejemplo DALI).
El sistema está certificado según la norma EN 60570 y su instalación debe ser realizada por personal cualificado.
Hay tres tipos de fijación:
directamente en la superficie (utilizando los orificios ya previstos en binario)
montados en superficie usando el clip de metal
suspensión por cables de acero de tensión y diversas abrazaderas y soportes sin exceder están previstas las cargas máximas
1-2-3-4 m barras de longitud se suministran con conductores de cobre ya recogidos según lo prescrito por la norma de seguridad.
En caso de que sea necesario acortar la longitud de la pista en la fase de instalación, después de cortar el uso de una herramienta especial (bajo petición) el cuidado de acoplar los 4 conductores (L1-L2-L3-N) durante por lo menos 5 mm, por lo que la distancia de fuga eléctrica y correcta.
Características constructivas
Características Mecánicas

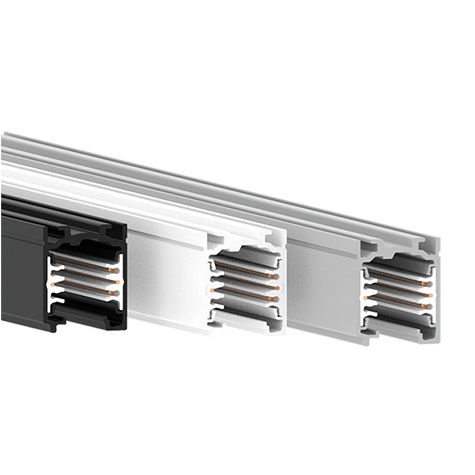

Raíl electrificado realizado en aluminio extrusionado, Euro Plus compatible.
Los conductores están encerrados en perfiles extrusionados rígidos de material aislante PVC de alta rigidez eléctrica.
Longitud: 1000-2000-3000-4000 mm.
Colores disponibles: blanco (B) y aluminio anodizado (GR).
(L1/L2/L3/N/GRD/DA/DA) 16A/440V 2x1A/50V FELV AC (DALI).
Conductores de cobre.
