Pilote barrenado OMEGA

atornilladosde mineral compuestode carga

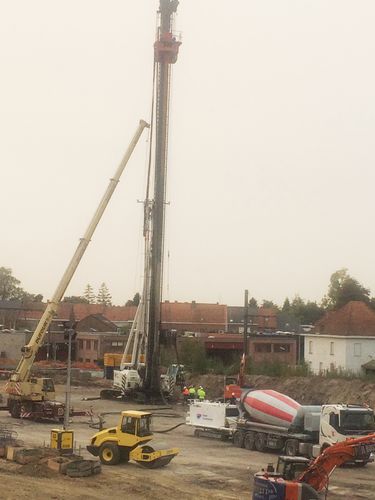

La pila de tornillos Omega es una pila libre de vibraciones con desplazamiento lateral del suelo. El desplazamiento del suelo se produce durante las secuencias de instalación de atornillado (2.) y de desenroscado (4.) del pilote. El eje de la pila Omega es cilíndrico. Secuencia de construcción 1. En el punto del eje de salida del pilote, la plataforma de pilotaje se coloca con precisión en la posición inicial correcta. La punta de la tuerca de cierre perdida se coloca debajo de la cabeza del tornillo Omega, evitando así la penetración de agua y/o tierra durante el atornillado. 2. Durante la secuencia de atornillado, el suelo se desplaza lateralmente por medio del sinfín Omega especialmente diseñado y atornillado por una potente cabeza giratoria. Es posible que se aplique una fuerza de empuje adicional (desplegable). 3. Una vez que se alcanza la profundidad de instalación especificada, el refuerzo de longitud completa puede eventualmente ser colocado en el vástago hueco del tubo central antes del hormigonado (no se muestra en el dibujo). 4. Durante el enroscado, a medida que se retira el sinfín, el hormigón bajo presión se inyecta a través del tubo central en el pozo. El tornillo Omega permanece girando en el mismo sentido que durante el atornillado, mientras que el contratornillo produce un segundo desplazamiento del suelo durante la fase de hormigonado. 5. Refuerzo del pilote después del hormigonado. 6. La pila de tornillos Omega terminada Posibilidad de control de calidad del proceso de construcción de pilotes mediante el registro continuo de los parámetros de ejecución que permiten una correcta instalación del pilote.
